진동으로부터 PCB를 보호하여 오동작과 Shorts현상, 전기적 특성 저하를 예방탄성이 있어 수리가 용이하고, -50°C~250°C 넓은 사용범위와 우수한 고온전기절연 및 안정성을 보유하고 있습니다.
LED SMPS, 자동차 전자 모듈회로, 코일 인버터 등의 다양한 분야에서 적용됩니다.
이액형 형태로 구성되어 있고, 열전도 및 난연을 목적으로 열경화성 액상 열전도 방열 실리콘 제품 입니다.
| 항목 | Value | 단위 | ||
| 경화전 | A Part | 외관 | 검정 | -- |
| 점도 | 2900 | mPa.s | ||
| B Part | 외관 | 백색 | -- | |
| 점도 | 2800 | mPa.s | ||
| 경화후 | 혼합점도 (25℃) | 2850 | mPa.s | |
| 가사시간 (25℃) | 100 | min | ||
| 경화시간 (25℃) | 8-16 | hr | ||
| 경화시간 (60℃) | 20 | min | ||
| 비중 | 1.67 | g/cm2 | ||
| 경도 | 43 | Shore A | ||
| 인장강도 | 1.5 | MPa | ||
| 신율 | 50 | % | ||
| 열전도율 | 0.85 | W/mK | ||
| 체적저항 | 8.3X1014 | ohm cm | ||
| 내전압 | 23 | KV/mm | ||
| 유전율 (50Hz) | 2.9 | -- |
| 보관조건 및 유효기간 |
| 서늘하고 건조한 냉암소에 보관 해주세요. 제조일 기준 미개봉 TE6800K 재품은 30℃이하에시 6 개월입니다. |
| 사용방법 |
| • 표면처리 기재의 표면은 건조하고 녹, 먼지, 기름때를 제거해야한다. 사용가능한 세척용제는 알콜,아세톤 등. |

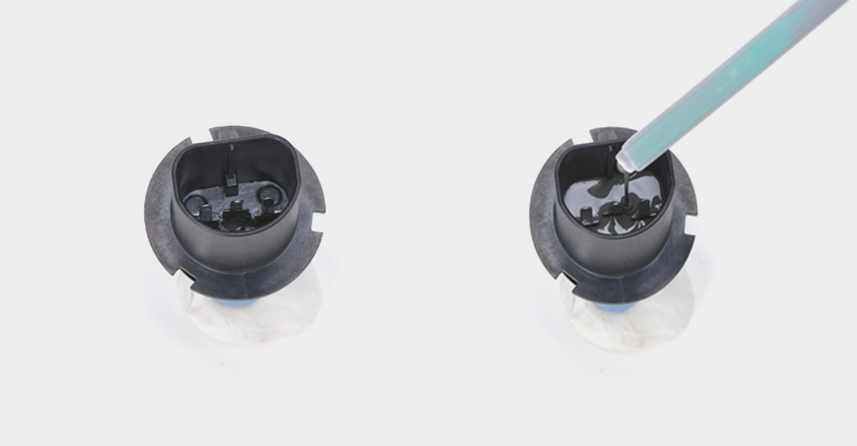

| • 교반 및 투입 1:1의 무게비로 혼합 진공탈포후 비율에 맞게 혼합하고 실온 40분이 지나면 초기점도의 두배가 되기에 가능한 빠르게 폿팅 하세요. 복잡한 전자제품 PCB몰딩용 상온경화 또는 열경화 개봉후 가능한 빨리 사용해주세요. 사용후 보관시 공기중의 수분의 접촉을 피하고 밀봉해주세요. |
| 사용상 주의사항 |
| • 보관중 Fillter의 침진물이 발생할 수 있습니다. 사용전 균일한 교반을 해주세요. • 온도에 따른 경화시간 차이가 크다. |
온도 (℃) | 경화시간 |
| 10 | 2-3day | |
| 25 | 8-16hr | |
| 60 | 60min |
| 사용중 다음의 물질과 접촉을 각별히 주의하여 주세요. 그렇지 않으면 제품이 불완전 또는 미경화 될수 있습니다. 예:유기주석함유물질, 아미노기불포 결합 함유물질. |
